Кріплення сонячних панелей на дах

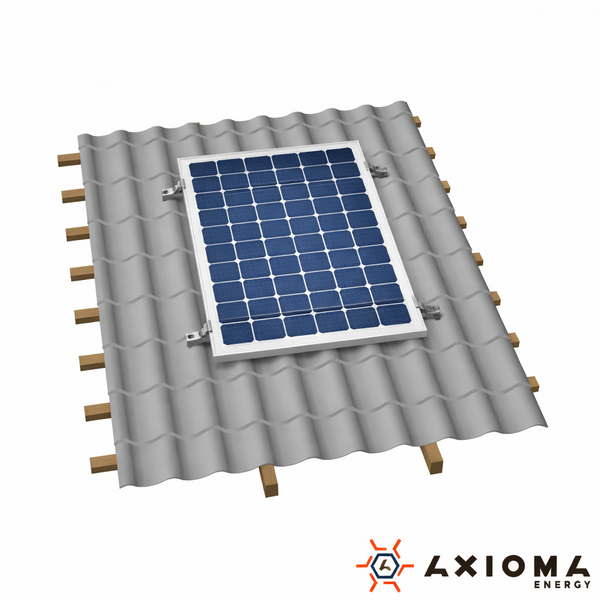

Комплект кріплень 1 панелі з рамкою 35 мм паралельно даху на алюмінієвий профіль, AXIOMA energy — надійне та довговічне рішення для монтажу сонячного фотомодуля на похилих дахах приватних і комерційних об’єктів. Конструкція забезпечує жорстку та стабільну фіксацію панелі без порушення герметичності покрівлі й розрахована на тривалу експлуатацію в складних зовнішніх умовах.
Система підходить для монтажу на більшості поширених типів покрівельних матеріалів: металочерепиці, профнастилі, фальцевій покрівлі, м’якій бітумній черепиці, а також на дахах з дерев’яними несучими конструкціями. Установка виконується паралельно площині даху, що дозволяє зберегти архітектуру покрівлі та забезпечує акуратний зовнішній вигляд змонтованої сонячної панелі.
Основу системи складає алюмінієвий монтажний профіль довжиною 2355 мм, виготовлений зі сплаву алюмінію 6005 Т6, який поєднує високу міцність, малу вагу та стійкість до корозії. Кріпильні елементи виконані з нержавіючої сталі, що гарантує довговічність конструкції навіть при постійному впливі вологи, температурних перепадів та ультрафіолету.
Для надійного притискання фотомодуля використовується кінцевий прижим висотою 35 мм з алюмінію, що забезпечує сумісність із сонячними панелями з відповідною висотою рамки. Герметизація місць кріплення до покрівлі здійснюється за допомогою ущільнювачів з EPDM-матеріалу, які запобігають проникненню вологи та захищають покрівлю від пошкоджень.
Система постачається у вигляді повного комплекту монтажних елементів для встановлення однієї сонячної панелі. Монтаж не потребує зварювання або складних технічних операцій і може виконуватися як професійними монтажниками, так і користувачами з базовими технічними навичками та стандартним набором інструментів.
Переваги системи кріплень AXIOMA energy
- монтаж панелі паралельно площині даху
- легка та міцна конструкція з алюмінію 6005 Т6
- кріпильні елементи з нержавіючої сталі
- висока корозійна стійкість системи
- сумісність з більшістю типів покрівель
- прижим для рамки сонячної панелі 35 мм
- EPDM-ущільнювачі для герметизації покрівлі
- повний комплект для монтажу однієї панелі
Елементи системи кріплень для 1 сонячної панелі
| Артикул | Найменування | Кількість |
| К00037 | Система кріплень 1 панелі з рамкою 35 мм паралельно даху, алюміній 6005 Т6 та нержавіюча сталь, AXIOMA energy | 1 |
| 301,8 | Профіль алюмінієвий 2355 мм, за шт | 1 |
| К00022 | Гвинт шуруп у зборі з монтажною пластиною АЛЮМІНІЙ | 4 |
| 321,2 | НЕРЖ Гвинт-шуруп 10х200 без монтажної пластини (гвинт-шуруп, 3 гайки, EPDM) | 4 |
| 330 | НЕРЖ Монтажна пластина | 4 |
| 322 | НЕРЖ Болт з шестигранною головкою М10х20 | 4 |
| 323 | НЕРЖ Гайка з буртиком М10 | 4 |
| К00019 | Прижим крайній зборі 35 мм АЛЮМІНІЙ | 4 |
| 306 | Прижим крайній 35 мм алюмінієвий | 4 |
| 326 | НЕРЖ Болт з внутрішнім шестигранником М8х16 | 4 |
| 328 | Т-гайка АЛЮМІНІЙ М8 | 4 |
| 327 | НЕРЖ Шайба зубчата 8,4х13 | 4 |
