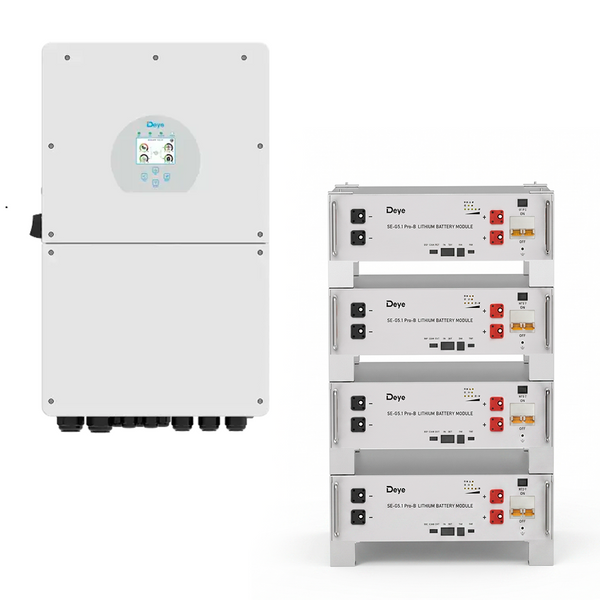

Комплект:
Гибридный инвертор 16кВт 48В однофазный+WiFi SUN-16K-SG01LP1-EU Deye
Аккумулятор литиевый LiFePo4 51.2В 100A SE-G5.1 Pro-B Deye - 4 шт
Гибридный инвертор 16кВт 48В однофазный+WiFi SUN-16K-SG01LP1-EU Deye это: Интеллектуальная платформа мониторинга
Благодаря интеллектуальной платформе мониторинга, инверторы Deye этой серии поддерживают удаленное отключение сразу при возникновении аварии. Настройка параметров и обновление программного обеспечения происходит удаленно, что облегчает эксплуатацию и обслуживание фотоэлектрических установок.
Особенности:
- Цветной сенсорный LCD-дисплей, степень защиты IP65
- 6 временных режимов для зарядки/разрядки аккумулятора
- Макс. ток зарядки/разрядки 290A
- Поддержка хранения энергии от дизельного генератора
- Пара переменного тока для модернизации существующей солнечной системы
- Макс. 16 шт. параллельно для работы в сети и вне сети
- Поддержка параллельной работы нескольких батарей
Технические характеристики:
| Модель | SUN-16K-SG01LP1-EU |
| Входные данные аккумулятора | |
| Тип аккумулятора | Свинцово-кислотный или литий-ионный |
| Диапазон напряжения аккумулятора (В) | 40-60 |
| Макс. ток заряда (А) | 290 |
| Макс. тока разряда (А) | 290 |
| Стратегия зарядки литий-ионного аккумулятора | Самоадаптация к БМС |
| Количество входов аккумулятора | 2 |
| Входные данные для PV |
| Макс. допустимая мощность PV (Вт) | 32000 |
| Макс. входная мощность постоянного тока (Вт) | 25600 |
| Макс. входное напряжение постоянного тока (В) | 500 |
| Пусковое напряжение (В) | 125 |
| Диапазон напряжения MPPT (В) | 150-425 |
| Номинальное входное напряжение постоянного тока (В) | 370 |
| Ток короткого замыкания (A) | 44+44+44 |
| Макс. рабочий входной ток PV(A) | 26+26+26 |
| Количество трекеров MPP/ Количество строк на трекер MPP | 3/2+2+2 |
| Входные/выходные данные переменного тока |
| Номинальная входная/выходная мощность переменного тока (Вт) | 16000 |
| Макс. входная/выходная мощность переменного тока (ВА) | 17600 |
| Пиковая мощность (вне сети) (Вт) | 2 раза больше номинальной мощности, 10 с |
| Номинальный входной/выходной переменный ток (А) | 72,7/69,6 |
| Макс. входной/выходной переменный ток (А) | 80/76,5 |
| Максимальный непрерывный проходной переменный ток (от сети до нагрузки) (А) | 100 |
| Номинальное входное/выходное напряжение/диапазон (В) | 220В/230 0,85Un-1,1Un |
| Форма подключения сети | L+N+PE |
| Номинальная входная/выходная частота/диапазон сети | 50/45-55, 60/55-65 |
| Диапазон регулирования коэффициента мощности | от 0,8 опережения до 0,8 отставанмя |
| Коэффициент гармонических искажений THDi | <3% (номинальной мощности ) |
| Инжекция постоянного тока | <0,5%ln |
| Эффективность |
| Макс. КПД | 97,6% |
| КПД по евростандарту | 96,5% |
| КПД MPPТ | ＞ 99% |
| Защита оборудования |
| Интегрировано | Защита от обратной полярности постоянного тока, защита от перегрузки переменного тока на выходе, тепловая защита, Защита от перенапряжения на выходе переменного тока, защита от короткого замыкания на выходе переменного тока, мониторинг компонентов постоянного тока, Защита от перенапряжения и падения нагрузки, контроль тока замыкания на землю, прерыватель дугового замыкания (опционально), Мониторинг сети электропитания, мониторинг защиты острова, обнаружение замыкания на землю, выключатель входа постоянного тока, Контроль сопротивления изоляции клем постоянного тока, обнаружение остаточного тока (УЗО), уровень защиты от перенапряжения |
| Уровень защиты от перенапряжения | ТИП II(DC),ТИП II(AC) |
| Интерфейс | |
| Интерфейс связи | RS485/RS232/CAN |
| Режим монитора | GPRS/WIFI/Bluetooth/4G/ LAN (опционально) |
| Общие данные | |
| Диапазон операционной температуры | -40 до +60 ℃ , >45 ℃ снижение номинальных характеристик |
| Допустимая влажность окружающей среды | 0~100% |
| Допустимая высота | 2000м |
| Шум | ＜ 50 дБ(А) |
| Степень защиты (IP) | IP65 |
| Топология инвертора | Неизолированный |
| Категория перенапряжения | OVC II(DC),OVC III(AC) |
| Размеры корпуса (Ш *В*Г) [мм] | 464*763*282 (без учета соединителей и кронштейнов) |
| Вес [кг] | 52 |
| Гарантия | 10 лет
гарантийный срок зависит от места окончательной установки инвертора |
| Тип охлаждения | Интеллектуальное воздушное охлаждение |
| Стандарты сети | МЭК 61727, МЭК 62116, NRS 097 |
| Стандарт безопасности EMC | МЭК/EN 61000-6-1/2/3/4, МЭК/EN 62109-1, МЭК/EN 62109-2 |
Аккумулятор литиевый LiFePo4 51.2В 100A SE-G5.1 Pro-B Deye - это высокопроизводительное решение для хранения энергии, в котором используются аккумуляторные литиевые батареи для жилых домов и зданий малого и среднего размера. Он отличается длительным сроком службы, быстрой зарядкой и компактным дизайном.
Компания Deye стремится предоставлять полный спектр решений по производству фотоэлектрической энергии, включая решения для бытовых и коммерческих электростанций, а также предоставлять решения для систем хранения солнечной энергии.
Особенности:
Безопасность: Используются безопасные литий-железо-фосфатные (LFP) батареи, обеспечивающие длительный срок службы и высокую плотность мощности. Встроенная система управления батареей обеспечивает полную защиту.
Надежность: Поддерживает высокую мощность разряда. Работает при температуре от -20°С до 55°С.
Универсальность: Модульная и расширяемая конструкция позволяет увеличить емкость до 327 кВт-ч. Подходит для жилых и коммерческих помещений.
Удобство: Модули автоматически подключаются к сети. Это позволяет осуществлять удаленный мониторинг, обновление и простое обслуживание.
Экологичность: нетоксичные и не загрязняющие окружающую среду материалы.
Быстрый монтаж: 19-дюймовый стандартный дизайн позволяет устанавливать устройство в стойку, на стену или на пол, чтобы сэкономить место для установки.
В SE-G5.1Pro-B используется передовая литий-железо-фосфатная (LiFePO4) батарея, предназначенная для бытовых и коммерческих систем хранения энергии.
Благодаря безопасным и долговечным литиевым батареям он представляет собой эффективное и экологичное решение для хранения энергии.
Обладая емкостью 100 А/ч и номинальной энергией 5,12 кВт/ч, система может гибко масштабироваться до 327 кВт/ч путем паралельного подключения до 64 батарейных модулей. Такая модульная архитектура упрощает расширение мощности на месте.
Ключевые характеристики включают в себя длительный срок службы 10+ лет, глубину разряда 90% для превосходного сбора солнечной энергии, рабочую температуру от -20°С до 55°С. и степень защиты IP20 для использования внутри помещений. Встроенная система управления литиевыми батареями оптимизирует производительность и защищает от негативного воздействия.
Интеллектуальные функции, такие как автоматическое подключение модулей к сети, мониторинг через WiFi/USB и обновление прошивки, поддержка удаленного мониторинга, а также множество вариантов крепления упрощают размещение и обслуживание.
Соответствуя строгим стандартам безопасности и качества и имея 10-летнюю гарантию, система хранения SE-G5.1 Pro-B повышает уровень собственного потребления солнечной энергии для домов и предприятий надежным и устойчивым способом.
Технические характеристики
| Основные параметры |
| Тип аккумулятора | SE-G5.1Pro-B |
| Емкость (Ач) | 100 |
| Масштабируемость | Макс. пакет из 64 шт.параллельно (до 327 кВтч), (макс. 32 шт. без внешней настройки) |
| Номинальное напряжение (В) | 51,2 |
| Рабочее напряжение (В) | 43,2~57,6 |
| Энергия (кВтч) | 5,12 |
| Полезная энергия (кВтч)[1] | 4,6 |
| Рекомендованный ток заряда/разряда (А)[2] | 50 |
| Макс. ток заряда/разряда (А)[2] | 100 |
| Пиковый ток заряда/разряда (А)[2] | 150(25мс,25℃) |
| Дополнительные параметры |
| Рекомендуемая глубина разряда | 90% |
| Размер (Ш/В/Г, мм) | 440*133*540 |
| Приблизительный вес (кг) | 45 |
| Главный LCD индикатор | 5LED (SOC:20%~SOC100%), 3LED (работа, сигнализация, защита) |
| IP-класс корпуса | IP20 |
| Рабочая температура | Заряд: 0 ~ 55 ℃ (дополнительный нагрев -20 ℃ ~ 55 ℃) / Разряд: -20 ℃ ~ 55 ℃ |
| Температура хранения | 0℃~35℃ |
| Влажность | 5%~95% |
| Высота над уровнем моря | ≤2000м |
| Жизненный цикл | ≥6000(25℃±2℃,0,5C/0,5C, 90% DOD, 70% EOL) |
| Монтаж | Настенный, напольный монтаж,
Монтаж в стойку (стандартный 19-дюймовый корпус, глубина корпуса ≥600 мм) |
| Коммуникационный порт | CAN2.0, RS485 |
| Гарантийный срок [3] | 10 лет |
| Энергетическая пропускная способность | 16 МВтч 70% при окончании срока службы |
| Сертификация | UN38.3, IEC62619, CE,UK, VDE2510-50, CEI 0-21, FCC, UL1973, UL9540A |
[1] Потребляемая энергия постоянного тока, условия испытаний: 90% DOD, заряд и разряд 0,5C при 25℃. Потребляемая энергия системы может отличаться из-за параметров конфигурации системы.
[2] На ток влияет температура и SOC.
[3] Действуют условия, см. гарантийное письмо
