Гибридные Источники бесперебойного питания Axioma Energy серии IS - это высококачественные многофункциональные устройства, предназначенные для создания систем гарантированного электропитания квартир, частных домов, коттеджей и объектов мини-бизнеса дополненные функцией автономного питания. Встроенный ЖК-дисплей позволяет отслеживать работу системы и с легкостью изменять ее параметры, такие как: зарядный ток АКБ, устанавливать приоритет сети, либо альтернативного источника питания, а так же устанавливать диапазон входного напряжения.
Степень защиты оболочки по IEC 60529, DIN 40050 - IP21.
Основные преимущества гибридных инверторов Axioma Energy ISPWM 1000:
- Чисто синусоидальная форма выходного напряжения 230В.
- Встроенный PWM (ШИМ) контролер солнечной зарядки.
- Регулировка диапазона напряжений питающей электросети.
- Регулировка силы зарядного тока.
- Выбираемый приоритет питания от сети/от солнечных батарей через ЖКИ интерфейс.
- Возможность питания как от электросети так и от электрогенератора.
- Автоматическое восстановление питания от электросети при восстановлении сетевого напряжения.
- Защита от перегрузки и короткого замыкания.
- Интеллектуальное зарядное устройство для оптимизации производительности аккумулятора.
- Функция холодного старта.
Панель для подключений к инвертору выглядит так:
7. Вход переменного тока
8. Выход переменного тока
9. Вход питания от солнечных батарей
10. Вход аккумулятора
11. Защитный предохранитель
12. Порт связи USB

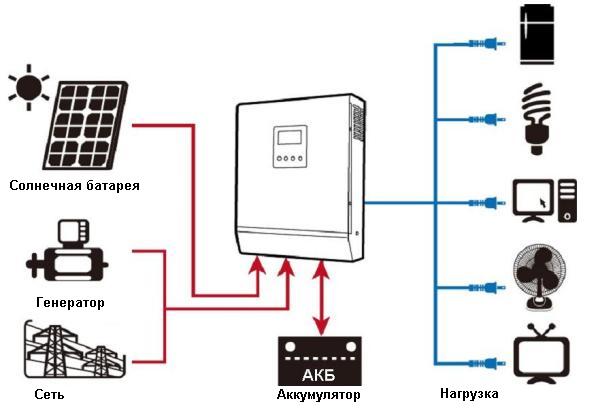

Пример схемы подключения Гибридного Источника бесперебойного питания

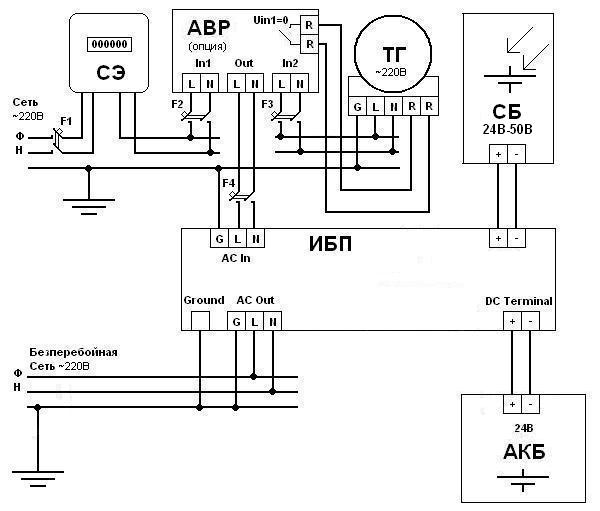

Схема электрических соединений Гибридного Источника бесперебойного питания с чистой синусоидой
Описание схемы
ИБП – Инвертор
СЭ – Прибор учета электроэнергии
ТГ – Топливная электростанция (с дистанционным запуском)
АВР – Автоматическое реле выбора питающей линии
АКБ – Аккумуляторная батарея
F1 – Автоматический выключатель 10А – 40А
F2 – Автоматический выключатель 10А – 40А
F3 – Автоматический выключатель 10А – 40А
F4 – Автоматический выключатель 10А – 40А
В предлагаемой схеме сетевое напряжение поступает на инвертор AC INPUT через автоматическое реле выбора линии питания. Ко второму входу реле подключена топливная электростанция (дизель – генератор, бензо - электрогенератор) с функцией дистанционного старта.
Сеть гарантированного питания стабилизированным напряжением 220В подключена к выходу инвертора AC OUTPUT.
Для экономии топлива в случае отсутствия сетевого напряжения в инверторе предусмотрено управление запуском топливной электростанции в условиях недостаточной мощности фотоэлектрического тока и низкого заряда батарей. А также в случае перехода инвертора в режим транзита.

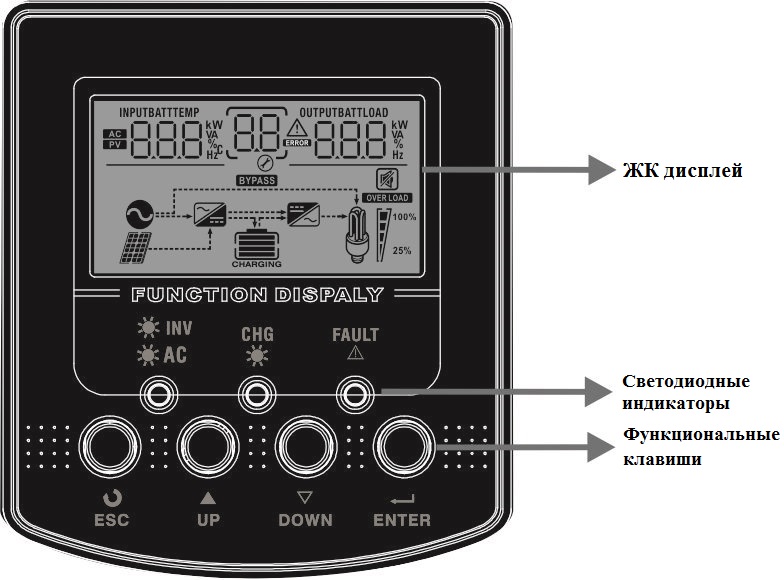

Панель управления Гибридного Источника бесперебойного питания
Технические характеристики гибридного ИБП 1000ВА, 12В + ШИМ контроллер 50А, ISPWM 1000, AXIOMA energy, приведены в таблице.
| Модель | ISPWM 1000 |
| Номинальная мощность | 1000ВА / 1000Вт |
| ВХОДНЫЕ ХАРАКТЕРИСТИКИ ПЕРЕМЕННОГО ТОКА | |
| Напряжение | 230 VAC |
| Два диапазона напряжения (по выбору) | 170-280 В (для компьютера)\90-280 В (для других нагрузок) |
| Частота | 50 Hz/60 Hz (автоопределение) |
| ВХОДНЫЕ ХАРАКТЕРИСТИКИ ПЕРЕМЕННОГО ТОКА | |
| Напряжение (при работе от аккумулятора) | 230 VAC ± 5% |
| Пиковая мощность | 2000VA |
| КПД | 90%~93% |
| Время переключения | 10 мсек (для компьютера); 20 мсек (для других нагрузок) |
| Синусоида | Чистий синус |
| АККУМУЛЯТОРЫ | |
| Напряжение аккумулятора | 12 VDC |
| Напряжение плавательной зарядки | 13,5 VDC |
| Напряжение защиты от перезарядки | 16 VDC |
| СОЛНЕЧНЫЕНЫЕ БАТАРЕИ | |
| Тип солнечного зарядного устройства | PWM |
| Максимальное напряжение холостого хода солнечных батарей | 55 VDC |
| Макс. ток заряда от солнечных батарей | 50A |
| Макс. ток заряда от сети | 20A |
| Макс. ток заряда | 60A |
| ОБЗОРНЫЕ ХАРАКТЕРИСТИКИ | |
| Размеры, Глубина x Ширина x Высота, мм | 88 x 225 x 320 |
| Вес, кг | 5 |
| Порты передачи данных | USB |
| Допустимая относительная влажность | 5% — 95% (Без конденсата) |
| Диапазон допустимой температуры для работы инвертора | 0°C to 55°C |
| Диапазон допустимой температуры для хранения инвертора | -15°C to 60°C |
