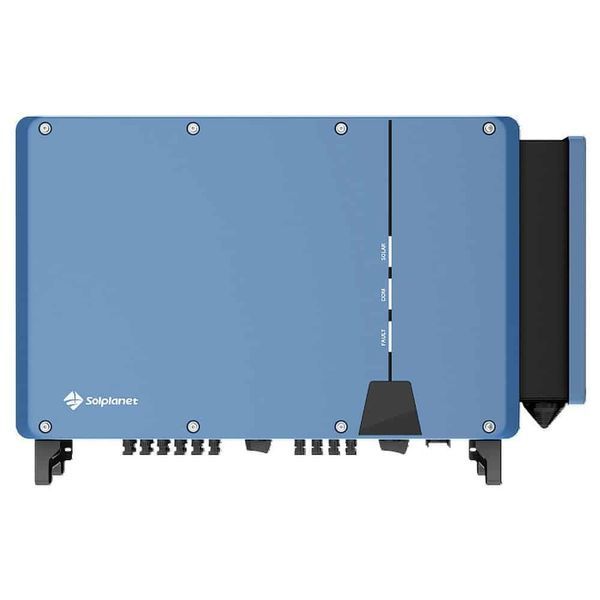

Инвертор Solplanet ASW100K-LT — это трехфазный инвертор мощностью 100 кВт, идеально подходящий для коммерческих и промышленных фотоэлектрических систем. Благодаря технологии AFCI (Arc Fault Circuit Interrupter) он обеспечивает повышенный уровень безопасности, обнаруживая и прерывая любые электрические дуговые замыкания для предотвращения пожаров. Оснащен несколькими MPPT-трекерами для улучшенной оптимизации выработки энергии, обеспечивает высокую эффективность, подключение по Wi-Fi и локальной сети для мониторинга в режиме реального времени, а также простую установку. Степень защиты IP66 делает его пригодным для эксплуатации в любых погодных условиях, гарантируя надежность и долговечность.
Технические характеристики
| Вход постоянного тока | |
|---|---|
| Тип | ASW100K-LT |
| Максимальная мощность фотоэлектрического массива | 150000 Wp |
| Максимальное входное напряжение | 1100 В |
| Диапазон напряжения MPP | 200-1000 В |
| Диапазон напряжений MPP при Pnom | 460-850 В |
| Номинальное входное напряжение постоянного тока | 630 В |
| Минимальное входное напряжение | 200 В |
| Пусковое входное напряжение | 250 В |
| Максимальный входной ток | 32 А |
| Isc PV (абс. макс.) | 48 А |
| Максимальный обратный ток фотоэлектрических модулей | 0 А |
| Количество независимых входов MPP | 10 |
| Стрингов на один MPP-вход | 2 |
| Категория перенапряжения согласно IEC 60664-1 | II |
| Выход переменного тока | |
| Номинальная мощность при 230 В | 100000 Вт |
| Номинальная полная мощность при cos φ = 1 | 110000 ВА |
| Максимальная полная мощность при cos φ = 1 | 110000 VA |
| Номинальное напряжение сети | 220 В / 380 В [3 / N / PE] 230 В / 400 В [3 / N / PE] 240 В / 415 В [3 / N / PE] |
| Диапазон напряжения сети | 312-528 В |
| Номинальная частота сети | 50 Гц / 60 Гц |
| Диапазон частот сети | 45-55 Гц / 55-65 Гц |
| Номинальный ток при 220 В | 151.6 А |
| Номинальный ток при 230 В | 145.0 А |
| Номинальный ток при 240 В | 138.9 А |
| Номинальный выходной ток | 158.8 А |
| Пусковой ток | <20% от номинального переменного тока в течение максимум 10 мс |
| Вклад в пиковый ток короткого замыкания | 330 А |
| Начальный переменный ток короткого замыкания (Ik = первое действующее значение за один период) | 158.8 А |
| Постоянный ток короткого замыкания [мс] (максимальный выходной ток повреждения) | 158.8 А |
| Рекомендуемый номинальный ток автоматического выключателя переменного тока | 160 А |
| Полное гармоническое искажение выходного тока при общем гармоническом искажении напряжения переменного тока <2% и мощности переменного тока >50% от номинальной мощности | <3% |
| Коэффициент мощности при номинальной мощности | 1 |
| Регулируемый коэффициент мощности | 0.8 индуктивный…0.8 емкостный |
| Фаза ввода в сеть | 3 |
| Фаза подключения | 3 |
| Категория перенапряжения согласно IEC 60664-1 | III |
| Эффективность | |
| Максимальная эффективность | 98,6% |
| Европейская взвешенная эффективность | 98,1% |
| Общие данные | |
| Ширина x высота x глубина | 984 мм x 640 мм x 330 мм |
| Вес | 85 кг |
| Конфигурация | Без трансформатора |
| Диапазон рабочих температур | -25 ℃...+60 ℃ |
| Допустимый диапазон относительной влажности (без образования конденсата) | 0% ... 100% |
| Степень защиты электроники согласно IEC 60529 | IP66 |
| Климатическая категория согласно IEC 60721-3-4 | 4K4H |
| Согласно IEC 62103 | I |
| Степень загрязнения вне корпуса | 3 |
| Степень загрязнения внутри корпуса | 2 |
| Максимальная рабочая высота над уровнем моря | 4000 м (со снижением мощности начиная с 3000 м) |
| Собственное потребление (ночью) | <3 Вт |
| Способ охлаждения | Активное охлаждение |
| Типичный уровень шума | <55 дБ (A) на расстоянии 1 м |
| Дисплей | Светодиодный индикатор, приложение |
| Режим реагирования на запросы согласно AS/NZS4777.2 | DRMO |
| Экспорт активной выходной мощности | Через подключение интеллектуального счетчика |
| Сигнализация замыкания на землю | Звуковая (AU) |
| Интерфейсы | 2 порта RS485, 1 порт WiFi-адаптера |
| Соединение | Modbus RTU |
| Информация о монтаже | Настенный монтажный кронштейн |
| Технология подключения постоянного тока | Контакт Phoenix |
| Технология подключения переменного тока | Клеммная колодка |
| Радиотехнологии | WLAN 802.11 b/g/n |
| Радиочастотный диапазон | 2,4 ГГц |
| Максимальная мощность передачи | 100 мВт |
| Защитные устройства | |
| Защита от обратной полярности постоянного тока | Интегрирована |
| Разъединитель постоянного тока | Интегрирован |
| Контроль замыкания на землю | Интегрирован |
| Защита переменного тока при коротком замыкании | Интегрирована |
| Устройство контроля остаточного тока, чувствительное ко всем полюсам | Интегрировано |
| Активная защита от островного режима | Интегрирована |
| Контроль тока фотоэлектрического стринга | Интегрирован |
| Контроль подачи постоянного тока | Интегрирован |
| Работа при пониженном напряжении | Интегрирована |
| Работа при повышенном напряжении | Интегрирована |
| Защита от перенапряжения | Постоянный ток — тип II / переменный ток — тип III |
